荷载评估报告一、钢结构厂房设计内容
1.1钢结构厂房设计的内容及要求
通常，一套完整的钢结构厂房设计应包含设计总说明、总平面图、各部位立面图及剖面图、节点大样图、固定家具制造图、电气平面图、电气系统图、给排水平面图（涉及改造部分）、顶视图、建筑立面图、装修材料表。
1.1.1 总说明应包含工程概况、材料要求、焊缝等级及质量要求、构件制作要求、涂装要求、安装要求（如高强螺栓应提供初扭、终扭扭矩要求）等需要说明的内容，表达应明确、清晰、简洁。
1.1.2 总平面图包括底部平面设计图和顶部平面设计图两份。平面图应有墙、柱定位尺寸，并有确切的比例。不管图纸如何缩放，其绝对面积不变。有了室内平面图后，设计师就可以根据不同的房间布局进行室内平面设计。
1.1.3 刨面图是将装饰面剖切，以表达结构构成的方式、材料的形式和主要支承构建的相互关系等。剖面图标注有详细尺寸，工艺做法及施工要求。
1.1.4 节点图是两个以上装饰面的汇交点，按垂直或水平方向切开，以标明装饰面之间的对接方式和固定方法。节点图应详细表现出装饰面连接处的构造，注有详细的尺寸和收口、封边的施工方法。
1.1.5 构件钢结构厂房图应选择最有代表性的立面做主视图，在构件视图中应包含构件安装位置、方向，所示视图应能完整表达构件特征。构件中各种材料编号正确，图中注明螺栓规格、孔径、焊缝形式、大小、坡口形式。对于超长、超重构件需要确定分段位置，分段位置确定时应首先考虑运输车辆、起重设备的能力，再考虑材料的合理利用、接头处焊缝位置的错开等问题。

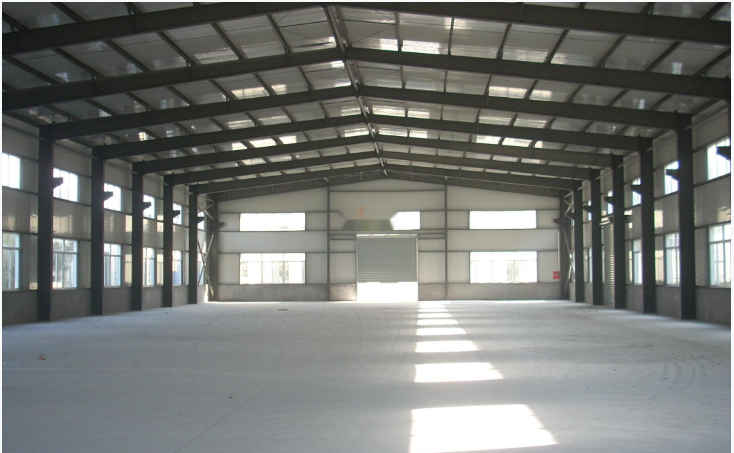

二、钢结构厂房设计问题及处理方法
2.1钢结构厂房设计前期准备工作
无论是采用3D建模的软件还是Autocad软件，最终图纸的审核还是由技术人员控制。
2.1.1 拿到设计图纸首先应仔细理解设计者的意图，对设计图的理解包含两个方面，一是对设计概念性的理解，二是考虑把设计图纸转化为实际构件制作过程中的复杂程度和可行性考量，钢结构设计图多由钢结构设计软件（PKPM，3D3S等）设计而成，并自动生成设计图纸。
2.1.2 其次编制合理绘图计划，详图设计工作应与施工组织紧密配合，特别是大型钢结构项目，应根据施工进度安排进行详图设计、组织材料采购、生产、成品发运，不应出现土建施工与钢结构安装干涉、或构件到场不配套，无法安装或到场构件不能安装成一个稳定体系，造成安全隐患，如有的施工单位在安装中因钢梁、系杆、支撑、檩条未运至现场，为赶进度仅安装独立钢柱，且没有采取揽风绳等完善的安全保障措施，极易发生在突发强风荷载作用下的钢柱扭断破坏事故。
2.2 钢结构厂房设计常见的错误
2.2.1错误有：
①构件截面尺寸或材质与设计图不符；②构件长度错误；③柱，梁等节点处接合错误，即接合处节点板错误，无法安装；④构件编号及版次错误；⑤构件位置错误；⑥构件接长处，接头位置过于集中，未错开焊缝位置等；⑦螺栓孔位与连接件孔位位置错误；⑧作对构件连接板反向，如单侧隅撑、支撑等连接板错放至另一侧；⑨墙面檩条在门窗洞孔上下缘放置有正反之分，则墙面隅撑和拉条长度计算易发生错误。
2.3 钢结构厂房设计的技巧
针对图纸中常见问题，主要通过认真理解设计图，图纸完成后仔细检查并通过图纸审核即可基本解决。一般钢结构厂房多采用彩钢板维护结构，在钢结构厂房设计中应考虑彩钢板的安装，对于以下问题的提前考虑会大大减少图纸出错概率，或是与下道工序干涉。
2.3.1对于有孔位要求或是有控制要求的构件在尺寸标注时不宜标注封闭尺寸。
2.3.2屋面采用内天沟需考虑几个问题。一是系杆不能设计到紧贴着柱顶的位置，否则将可能导致落水管安装不到位；二是天沟落水管和系杆以及柱间支撑位置也应提前考虑，否则安装时不是碰到系杆，就是碰到柱间支撑；三是内天沟处墙面檩条位置应根据天沟尺寸加以调整，墙面檩条安装完成天沟无法固定。
2.3.3 不要片面理解檩条上打拉条孔位时需考虑“受拉边、受压边”等因素，打出上下边不等距的孔，虽然图纸没错，但安装时极易装反，结果反而不利，因此宜将檩条上孔均打成对称孔。
2.3.4 水平支撑上花篮螺栓位置要合理，不要偏离钢梁过远，应考虑安装方便，否则工人在安装时必须探出身体来拧紧或者爬梯上去，要么等檩条安装结束后爬上檩条拧紧，这样做非常不安全。水平支撑还易与隅撑位置干涉，设计时应提前考虑。
2.3.5 高强螺栓布置要合理，需考虑扭矩器和扭矩扳手的施工空间，否则安装时因空间太小，扭矩器和扭矩扳手等工具无法就位，导致高强螺栓梅花头无法拧断或高强螺栓无法拧紧。
2.3.6 抗风柱与钢梁的连接宜尽量采用弹簧板连接，因中间跨的梁安装后下挠较大，山墙的梁若采用螺栓与抗风柱顶紧连接，会造成屋面不平，中间低两端高。
2.3.7 节点无加劲肋，这种情况有时是设计图中没有设计，应及时向设计人员提出，否则会导致后续制作中焊接时节点板变形，安装时节点板不能贴合，对于有摩擦面连接节点，造成摩擦面安装不能达到要求。
2.3.8 梁、柱做系杆连接时，应将梁柱上连接板适当外伸，有的因系杆连接板太长，导致空间太小，系杆过长无法安装，有些框架结构的次梁也存在同样问题。
2.3.9 关联部位，有连接关系位置应注意检查相关构件的数量、位置。如屋面檩条布置图和钢梁详图要认真核对，常有布置图与详图檩条数量不符问题。
总之，钢结构厂房设计是一个承前启后工作，是钢结构设计蓝图转化为钢结构产品的桥梁，不仅是对施工图的简单放样、分解，还是钢结构制作前的技术准备工作，是工程施工的第一道工序，是构件制作与安装的指导性文件。要求钢结构厂房设计人员应有较高的理论知识和制作、安装的实践经验，要有全局意识和强烈的责任心，工作中认真负责，经常深入生产车间、安装工地现场，不断学习总结，才能很好的将理论与实践结合、将设计和工艺完美的结合，进而不断提高钢结构厂房设计水平。
